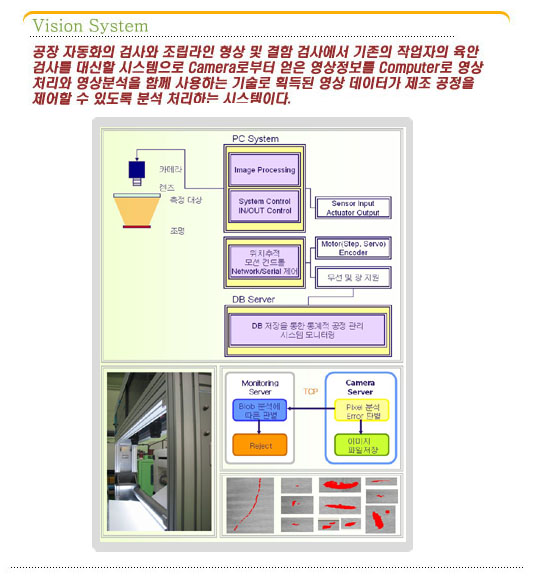

Vision을 이용한 다양하고 복잡한 검사 시스템 제공

 실시간 감시 및 Inline System에 적용

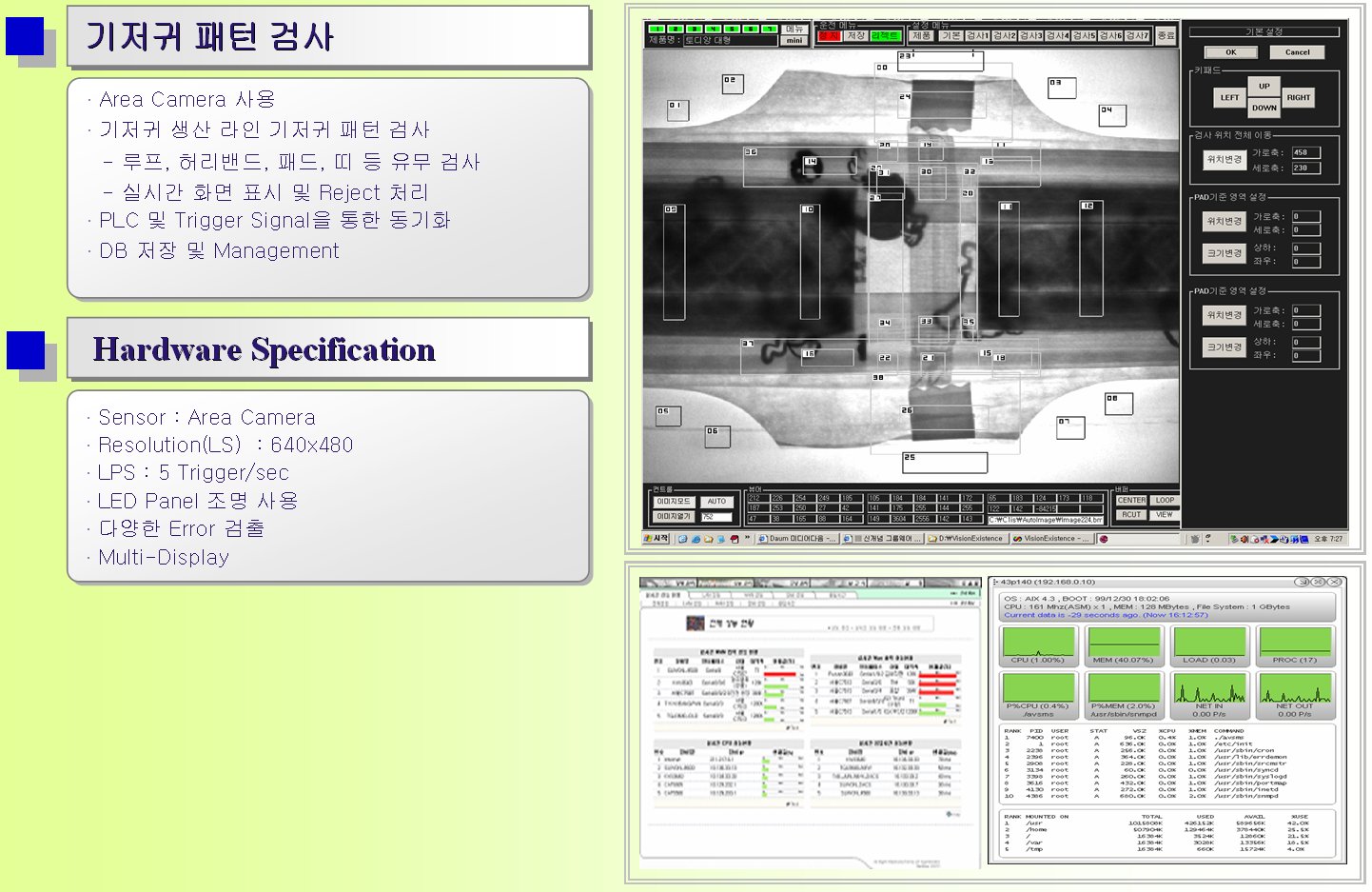

   * 이물, 패턴, 유무/치수 검사 시스템

   * Marking 및 OCR, Print 상태 등의 외관 검사

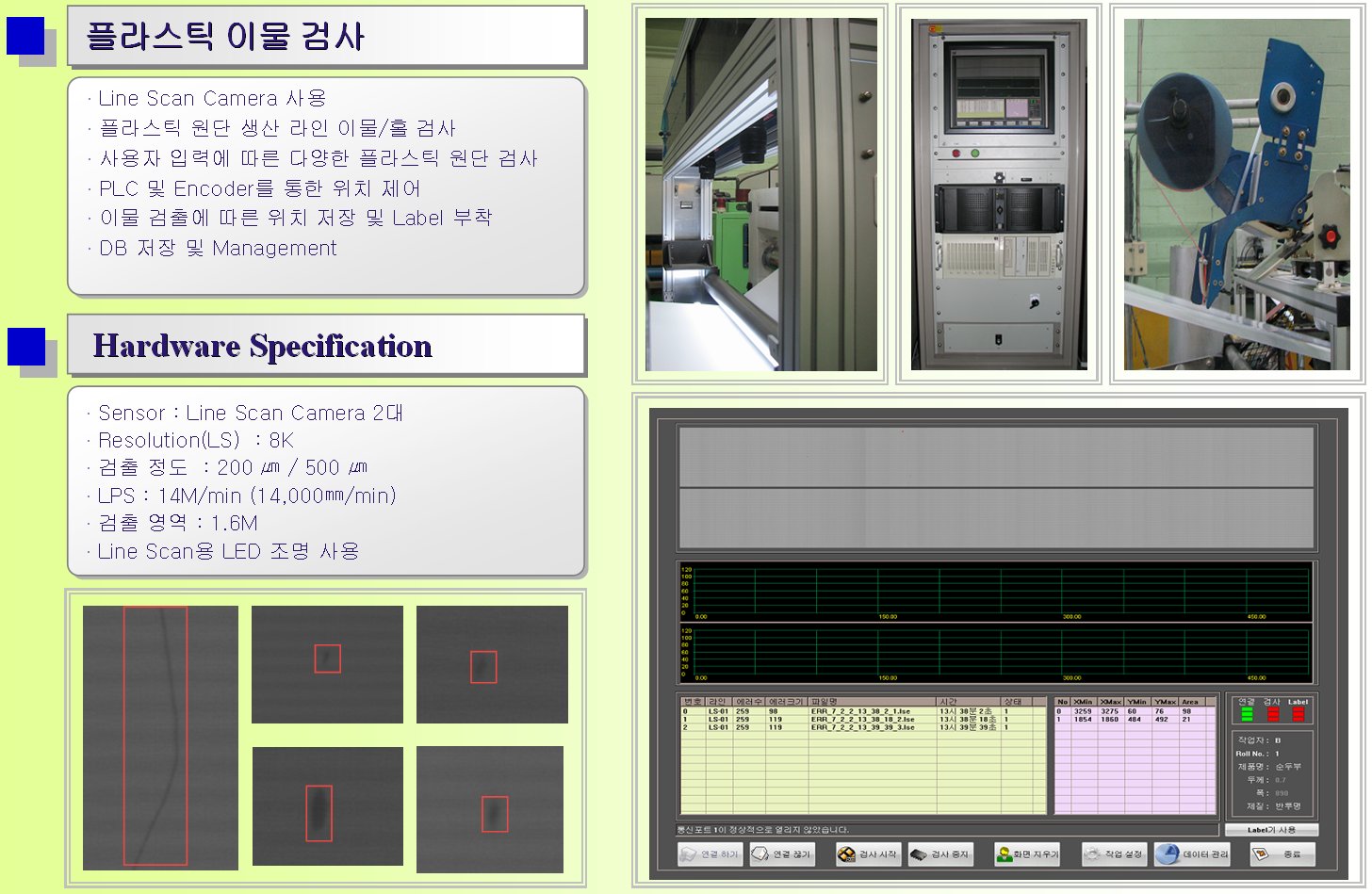

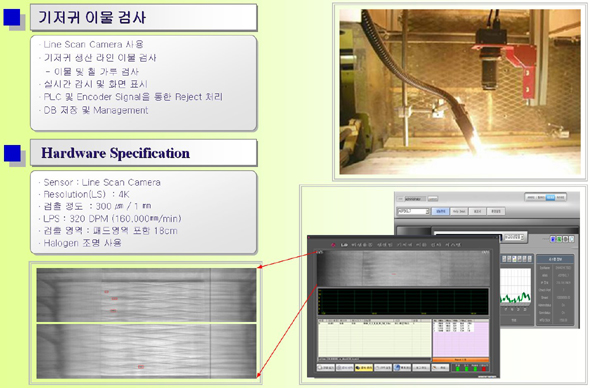

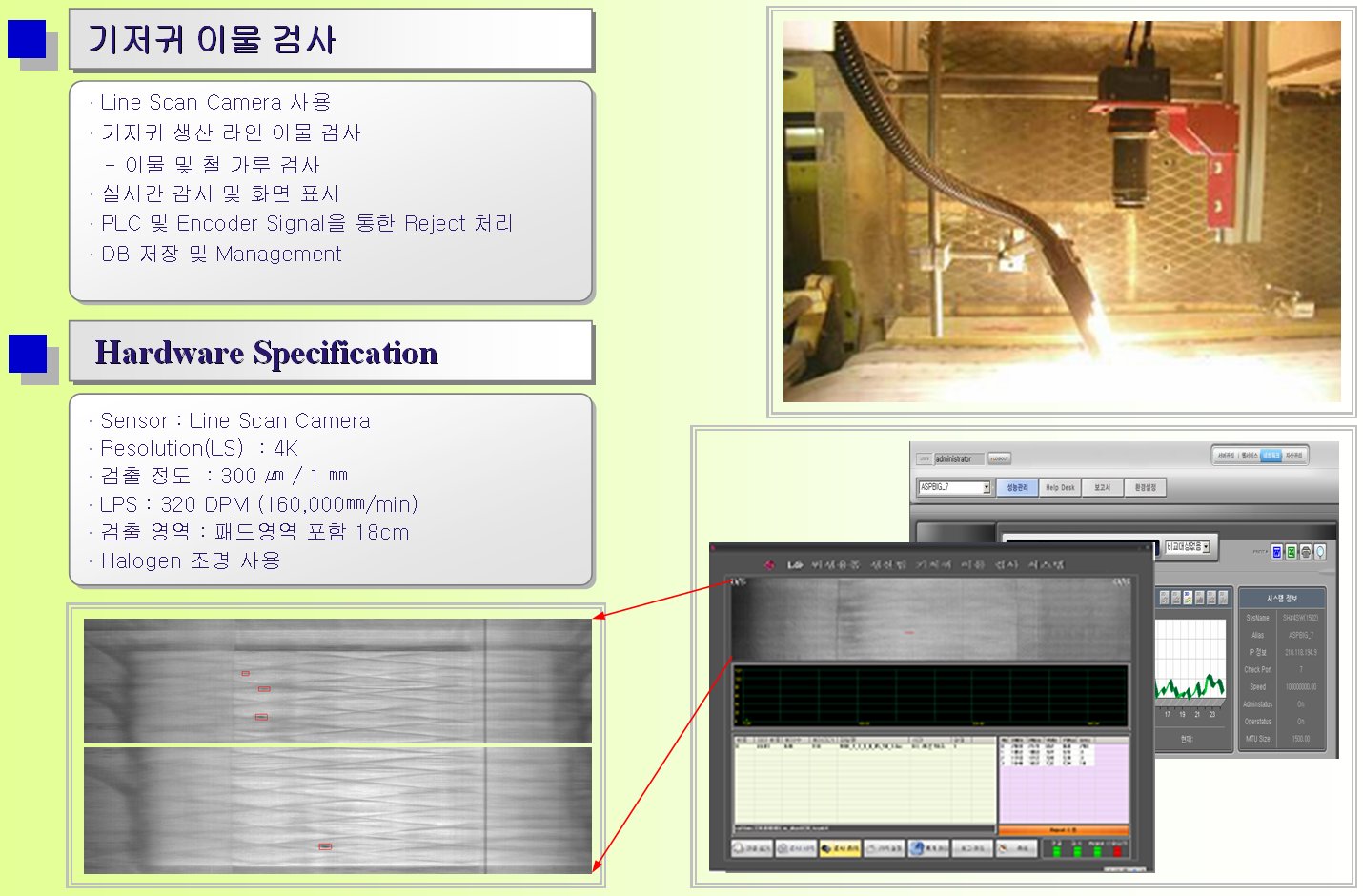

   * 부직포, 제지, 필름 생산 라인등에 적용

   * 주차 관제 시스템, 침입 방지 시스템

 다양한 검사 시스템, 정밀도, Low Cost

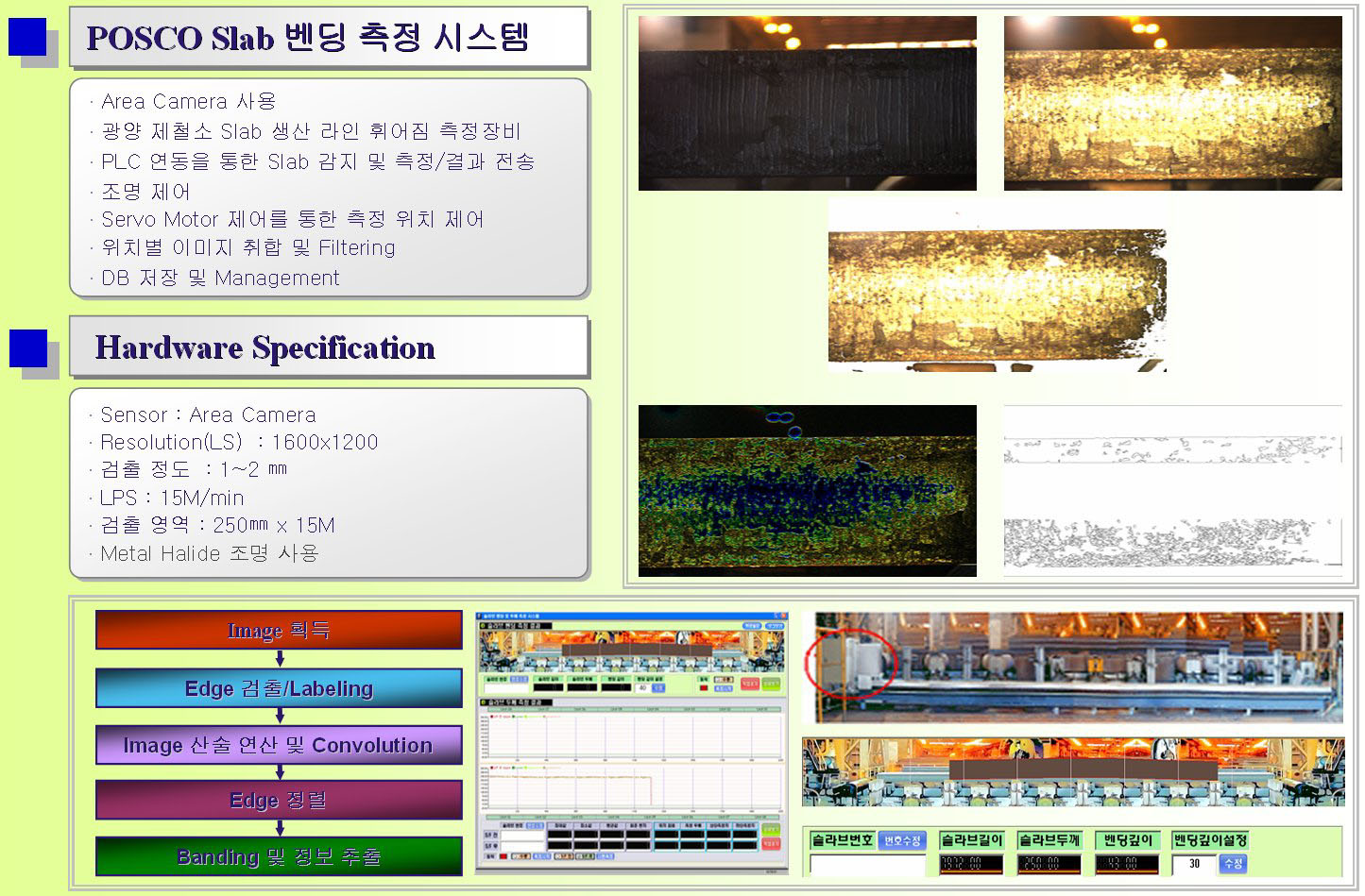

Sensor : Line Scan Camera and Area Camera

Resolution(LS)  : 1K, 2K, 4K, 8K, 12K

Resolution(AS) : 640x480 ~ 1600x1200 ~

검출 정도  : 20 ㎛ ~100 ㎜

Max. Positioning Velocity : 100㎜/sec

GUI를 통한 사용자 편리성 제공

통계적 공정기법을 통한 공장 안정성 제공

공장 모니터링 시스템 호환성 제공

정밀 측정을 통한 신뢰성 제공

Encoder 등을 통한 이물 영역 추적 및 제거

DB 연동을 통한 장기간 Data 분석 제공

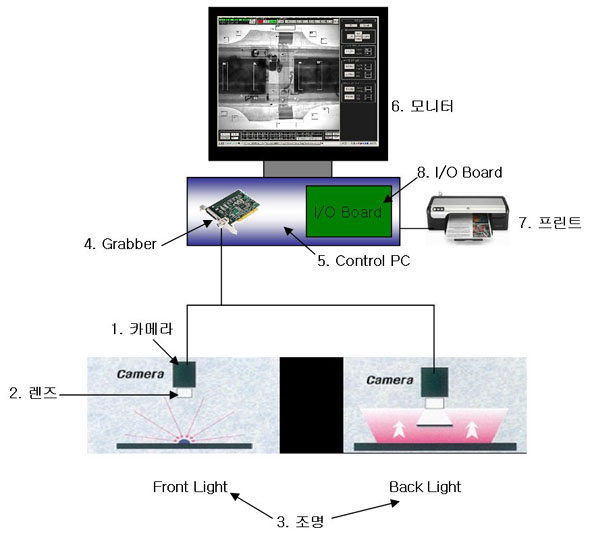

1. 카메라 : 화상을 입력받는 입력매체로서 일반 Standard Camera와 Nonstandard Camera로서 구분  할 수 있으며 CCD Sensor의 종류에 따라서 Areascan, Line Scan및 3CCD 등 특수한 Camera를 이용하여 System을 구성 사용  할 수 있다.

2. 렌즈 : Camera의Sensor 부분으로 빛을 모아주는 장치로서 대상물의 크기 및 거리와의 관계에 의하여서 결정되며 Camera의 종류에 따라서 F-Mount, C-Mount등을 사용한다.

3. 조명 :화상을 입력받기 위한 중요한 변수로서 검사 하고자 하는 부분의 화상을 선명하게 얻기 위하여 검사부분이 명확히 들어 날 수 있는 조건의 조명을 만들어 주어야 한다.형광등 조명, 할로겐 조명, LED조명, 등이 있으며 투사위치에 따라서 전위조명, Back light,동축조명등이 있다.

4. Grabber :Camera로 부터 받은 신호를 PC 가 인식  할 수 있는 신호로 변환하여 주는 기능으로 Camera의 종류 및 Spec에 따라서 모델 선택이 틀려지며 DSP Chip가 내장된 고기능,고속의 Model도 있다.

5. Control PC : Vision의 Base 가 되는 요소로서 S/W처리 및 I/O Board제어등 전체 System을 총괄 제어한다. 작업환경 및 동작조건에 따라 일반PC및 산업용 PC등으로 선택하여 사용  할 수 있으며 System의 성능에 따라서 속도에 민감한 영향을 줄 수 있다.

6. 모니터 : 환경설정 및 측정 상황등을 Display하여 준다.

7. 프린트 :검사결과를 출력하는 기능으로 제품의 Spec및 불량유무를 일일 및 주간 월간 등의 일정한 양식으로 출력하여 준다.( PC내에 저장 Data Base로서 활용 할 수 있다.)

8. I/O Board :Control PC의 외부 입출력을 연결하여 주는 Board로서 동기신호, 기구부 제어신호, 조명밝기 조절신호, Trigger조명신호, 제품의 분류, 불량유무 제어신호등의 외부입출력을 Interface하는 역할을   한다.
